氧化鋯(ZrO?)自然界的氧化鋯礦物原料，主要有斜鋯石和鋯英石。鋯英石系火成巖深層礦物，顏色有淡黃、棕黃、黃綠等，比重4.6—4.7，硬度7.5，具有強烈的金屬光澤，可為陶瓷釉用原料。

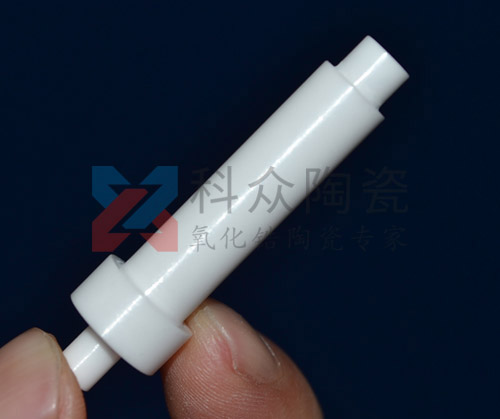

氧化鋯陶瓷

二氧化鋯（化學式：ZrO2）是鋯的主要氧化物，通常狀況下為白色無臭無味晶體，難溶于水、鹽酸和稀硫酸。一般常含有少量的二氧化鉿。化學性質不活潑，且高熔點、高電阻率、高折射率和低熱膨脹系數的性質，使它成為重要的耐高溫材料、絕緣陶瓷材料和陶瓷遮光劑。能帶間隙大約為5-7eV。有刺激性。相對密度5.85。。硬度次于金剛石。

二氧化鋯具有熔點2680℃和沸點4300℃。、硬度大、常溫下為絕緣體、而高溫下則具有導電性等優(yōu)良性質。二氧化鋯有3種晶型，屬于多晶相轉化物。穩(wěn)定的低溫相為單斜相；高于1000°時，四方相逐漸形成；高于2370°時，轉變?yōu)榱⒎骄唷?br />
制取工藝：

工業(yè)用耐火材料的穩(wěn)定氧化鋯，大多數用電熔法制取。在鋯英石電熔過程中加入碳及穩(wěn)定劑氧化鈣，在除硅的同時，氧化鋯和氧化鈣作用生成固溶體，再經粉碎和整粒處理，即可制得穩(wěn)定氧化鋯。

精細陶瓷所用的穩(wěn)定和部分穩(wěn)定氧化鋯一般采用濕法制取。目前最成熟和常用的是中和沉淀法，其制取工藝見圖。將提純過的氯氧化鋯用純水溶解，過濾除去不溶物，調整溶液中的鋯濃度，并加入需要量的氯化釔溶液（或其他稀土金屬或堿土金屬的氯化物溶液）后，加氨水中和沉淀。

沉淀物用熱水洗滌后，再經過濾、干燥和煅燒。煅燒產品經粉碎等處理便可獲得超微細的穩(wěn)定氧化鋯粉末。部分穩(wěn)定氧化鋯是控制加入穩(wěn)定劑的量，使其不足以達到完全穩(wěn)定而制得的。部分穩(wěn)定氧化鋯具有高強度和抗熱震性能，在結構陶瓷中有著相當廣泛的用途。
